Technische Beschreibung / Ausstattung

ohne Nationalitätsaufkleber
Eintrag auf Fabrikschild :
Typ: SD
EG- Betriebserlaubnis-Nr: e1*2007/46*0232
(Eintrag im Feld über der VIN)
ohne Angabe der national zul. Massen auf dem Fabrikschild
für Zulassung/Betrieb höchstzulässige Sattellast: 11.000 kg
für Zulassung/Betrieb höchstzulässige Achslast: 24.000 kg
für Zulassung/Betrieb höchstzul. Gesamtgewicht: 33.000 kg
technisch höchstzulässige Sattellast: 12.000 kg
technisch höchstzulässige Achslast: 27.000 kg
technisch höchstzul. Gesamtgewicht: 39.000 kg
Leergewicht (+/- 3 %) : 9111 kg
passend zu Zugmaschine nach ISO 1726:
Aufsattelhöhe unbeladen: 1.150 mm

Chassis

durchgehende Chassis-Konstruktion mit Doppel-T-Längsträger
und Querträgern, Hecktraverse mit Diagonalverstrebung
Bauhöhe vorne: 10 mm (8 mm Gleitplatte)
2″ Königszapfen (Chassisüberhang vorne: 1.595 mm)
hintere Unterfahrschutzeinrichtung nach EG-Richtlinie
Seitenanfahrschutz wird durch Paletten-/Staukasten ersetzt
Schiebetrittleiter hinten

Abstützvorrichtung

Zwei mechanische Stützwinden, 2 x 12 to,
Halbrund mit Standplatte, Fabrikat: Jost
Bedienung der Stützwinden einseitig, in FR-rechts

Achsen/Aggregat

3 Achsen je 9.000 kg Tragkraft
Aggregatabstand = 7.460 mm
Radstand: 1.310 / 1.310 mm
KRONE-Achsen mit Luftfederung und Scheibenbremse, ET 120
Bremsscheibe mit 430 mm Durchmesser

Garantieerweiterung* auf die KRONE Achse: 6 Jahre ohne

Kilometerbegrenzung im Onroad Einsatz innerhalb der EU**

*Auf alle verschleißbehafteten Bauteile wird 3 Jahre
Konstruktions- und Herstellergarantie gewährt, wobei natürlicher
Verschleiß ausgeschlossen ist.

**EU 2014, Norwegen, Schweiz, Türkei
mit Hub- und Senkeinrichtung, inkl. automatischer
Fahrhöhenrückstellung

beladungsabhängig vollautomatisch elektronische

Liftachsansteuerung für 1. Achse

manuelle Funktion an Bedienkonsole für zwangsweises Heben
(=Anfahrhilfe n. Richtlinie 97/27/EG) u. zwangsweises Senken
über Drehtaster
Vorbereitung der Lift-/Schleppachse(n) für die Bedienung
vom Motorwagen (ohne Motorwageninstallation),
gemäß gewählter Steckverbindung(en) Licht,
zur Ansteuerung über
*Kontakt 6 der 7-poligen Zusatzsteckverb. – ISO 3731 u./o.
*Kontakt 12 der 15-poligen Steckverbindung – ISO 12098 u./o.
*Kontakt 8 A der VBG Steckverbindung

Reifen (Felgen)

6-fach, 385/65 R 22.5, Fabrikat Fulda
ohne Reserverad
Profil: M+S (Matsch + Schnee)
Radmuttern mit Schutzkappen

Reserveradhalter

Korbausführung hinter Aggregat rechts

Kotflügel

Kunststoff-Radabdeckung
Spritzschutzeinrichtung nach EG-Richtlinie

Bremse

Bremsanlage nach ECE Regelung 13
(inkl. Fahrzeugstabilisierungsfunktion)
Federspeicher-Feststellbremse
Diagnose über ISO7638-Steckverbindung (EBS-Versorgungskabel)
Bremsanschlüsse vorn am Kupplungsträger
vorbereitet für KRONE Telematics Cool
2 Unterlegkeile
Standard Luftanschlüsse ISO 1728 (Palm)
Fabrikat Bremsanlage: Wabco
Achtung: Das Anhängefahrzeug darf nur von Zugfahrzeugen
gezogen werden, welche die Wirksamkeit d. ABS gewährleisten!
EBS-Anlage, 2S/2M, 2 Sensoren an einer Achse

Licht

Beleuchtungs- u.Lichtsignaleinrichtung gem.UN ECE Rg.Nr. 48
2 Stück LED-Kennzeichenleuchten
2 Umrissleuchten mit Gummiarm, LED-Ausführung
LED-Seitenmarkierungsleuchten mit Fahrtrichtungsanzeige (Blinkfunktion)
Elektroanschlüsse vorn am Kupplungsträger
24 Volt, vorne mit 7 poliger Steckdose DIN ISO 1185
7-polige Steckdose DIN ISO 3731 vorne, für Zusatzfunktionen
zusätzlich vorne 15-polige Steckdose DIN ISO 12098
Hinweis: Vollbelegung Steckkontakt (2×7-pol. u./o. 15-pol.),
inkl. Verteilerdose vorne, Hauptkabel 9-adrig
Multifunktions-Rückleuchten
inkl. 1 Nebelschlußleuchte
inkl. 1 Rückfahrscheinwerfer
2 zusätzliche LED – Rückfahrscheinwerfer

Zubehör

6 Gummirammprofile hinten quer an Hecktraverse
2 stabile Gummirammpuffer hinten, mittig
2 Roll-Compression Buffer hinten, außen (4 Rollen je Seite)
Palettenkasten, geschlossen, f. 36 Euro-Paletten
1 Werkzeugkasten, Kunststoff, Flächenlast max. 50 kg,
außen ca. 650x490x450 mm, hinter Achsaggregat links
Dieseltank(Kunststoff),für ca.240 ltr., Bio-Diesel tauglich,
Tanköffnung beidseitig, Deckel mit Zylinderschloss
LED-Füllstandsanzeige an Stirnwand
Kapazitiver Tanksensor für Dieseltank

Boden

Bodenpaneel Duoplex
Boden Typ: BO 13310
Aluminium Bodenwanne, im Heckbereich zusätzlich verstärkt,
Bodenbelastbarkeit gemäß EN 283 bis max. 5500 kg Staplerachslast

Kofferaufbau

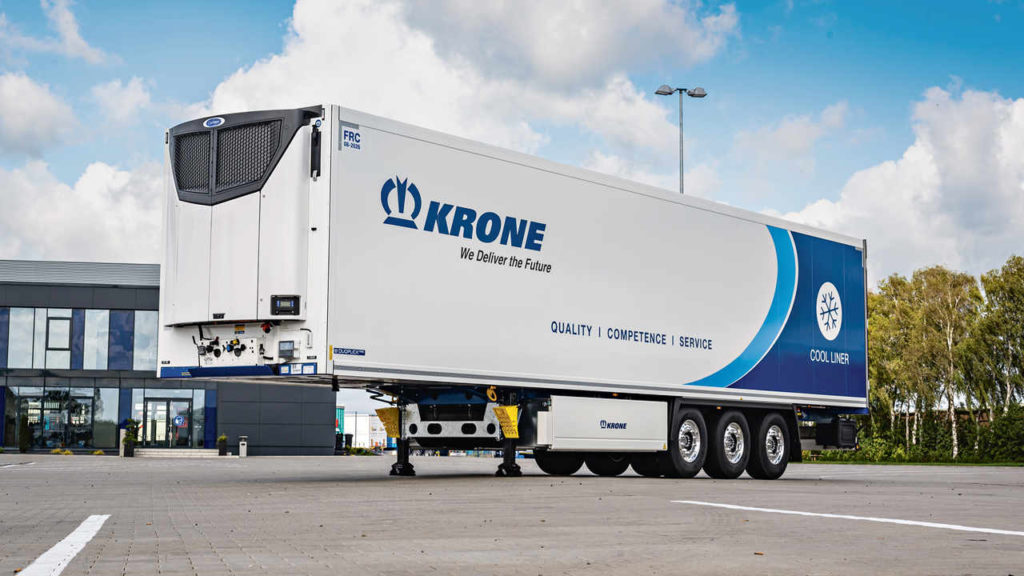

Aufbau Cool Liner Doppelstock (Duoplex Steel)
Wärmebrückenfreie Paneelbauweise, Paneele beidseitig mit
Stahldeckschicht, 100% FCKW-freier Schaum
Aufbaulänge i. L.: 13.310 mm
Aufbaubreite i. L.: ca. 2.495 mm
Aufbaubreite i. L. durch Sockel- / Scheuerleisten reduziert
Innenhöhe: 2.630 mm

Stirnwand

Stirnwandpaneel Duoplex
Sandwichpaneel mit Verstärkung und Ausschnitt passend für
Carrier- oder Thermo King Kühlaggregat: Stoßgeprüft nach
schwedischem Normtest;
4 Stück senkrechte Distanzprofile (100 mm) innen an der
Stirnwand für optimale Luftführung
Prallblech innen an Stirnwand geschraubt
Leerrohr in Stirnwand für Zusatzausstattung
Einziehhilfe in Leerrohr Stirnwand

Dach

Dachpaneel Duoplex
Sandwichpaneel mit Stahldeckschicht, Kabelführung für Temperaturfühler
u.Beleuchtungseinrichtung im Dachauflagewinkel
Türkontaktschalter für Innenbeleuchtung
vorbereitet für KRONE Telematics Cool
4 KRONE LED-Deckenleuchten, auftragend eingebaut, seitlich versetzt
Einziehhilfe in Leerrohr Dach

Seitenwände

Seitenwandpaneel Duoplex
Ganzpaneele in Sandwichbauweise mit Stahldeckschicht,
außen lackiert, innen PVC-beschichtet, Bodenwanne seitlich
und vorne angeschlossen mit scheuerfester Alu-Winkelsockelleiste,
ca 300 mm hoch
1 Reihe(n) Schlitz-Loch-Zurrschienen waagerecht eingelassen
Anbringung: Höhe Mitte 1. Zurrschiene über Boden 800 mm
12 Satz Führungsschienen für Doppelstockeinrichtung,
Typ: Airline, senkrecht in die Seitenwände eingelassen;
Schienenhöhe: 1.600 mm ab Unterkante Dach
22 Ladebalken für Doppelstockeinrichtung, Tragkraft je Balken ca. 10 KN, Bauhöhe ca.
90 mm, ausgelegt für erhöhte Durchladehöhe
Doppelstock-Führungsschienen mit 50 mm Lochraster

Rückwand

Türpaneel Duoplex
doppelflügelige Hecktüren, 3 Stück Aluminium-Scharniere
pro Türflügel; Dichtsystem mit außenliegender Staubdichtung,
V2A Portalrahmen mit Schleusendichtkante
oben und unten; außenliegender Einhand-Komfortverschluß
Einhand-Komfortverschluss, zweifach, hinten
zusätzlich mittig Schleusendichtung vertikal am Heckportal
robuster Seiltürfeststeller für Hecktüren
Gummirammprofile als Pufferleiste unten quer am Heckportal
Umriss-/Brems-/Blink-Leuchten hinten, oben im Kofferaufbau
rechts und links in LED-Ausführung
Umfeldbeleuchtung hinten oben am Heckrahmen; mit Taster im Aufbau
Alu-Scheuerleisten innen an Rückwandtüren, ca. 285 mm hoch

Zubehör

Zollverschluss für Aufbau (ohne Verschlußanerkenntnis)
2 Warntafeln ECE-R70, 565×200 mm, als Folie, auf Rückwand, waagerecht
Leerrohr im Dach für Zusatzausstattung
Luftleitplane elastisch abgehängt, mit zus. Luftführung im Anschlussbereich
1 Sperrbalken (66 mm x 83 mm) für Kombi- /
Schlitz-Loch-Zurrschienen
Kühlaggregat CELSINEO, Diesel/Elektrik,
inkl. Montage und Inbetriebnahme
Kältemittel R 452 A
KRONE Telematics KSC ProPlus Cool + KRONE TR (ohne Drucker)
– Standortüberwachung
– Fehlermeldungen aus Bremssystem
– Betriebsdaten
– Türüberwachung
– Kühltemperaturüberwachung
– Kühlmaschinenüberwachung
– Koppelstatus
– diverse WLAN Anwendungen
KRONE Temperaturschreiber 2 Sensoren
mit KRONE Telematics Vertrag
Tankanzeige über KRONE Telematics

TÜV-Abnahme

EU-Übereinstimmungsbescheinigung gemäß europäischer
Verordnung auf Basis der Fahrzeug-Typ-Genehmigung: e1*2007/46*0232*20
HACCP zertifiziert
ATP-Bescheinigung – FRC

Zertifikat zur Ladungssicherung gemäß EN 12642 Code XL

Achtung, bei Zugzusammenstellung ist auf die Einhaltung
der gesetzlich zulässigen Fahrzeuggesamthöhe zu achten!*
Sollte die Gesamthöhe von 4.000 mm überschritten werden, so
weisen wir auf folgende Punkte gesondert hin:
1.) Der Transportunternehmer haftet selbst für entstandene Schäden.
2.) Für die Überführung der Fahrzeuge übernehmen wir keine Haftung.
3.) Der Überführer muss selbst eine Erlaubnis nach § 29 StVO einholen.

Lackierung

Typ: Lack 13620 K
Serien-Lackierung (einfarbig)
Stahlteile stahlgestrahlt,KTL-grundiert u. pulverbeschichtet
weiße, seitliche Teilkontur-Markierung nach ECE-R48 auf Festaufbau
rote, hintere Vollkonturmarkierung, ECE-R48, auf Cont.-Tür
Fahrzeugbeschriftung nach Entwurf

1. Farbgruppe Fahrzeuge: 6

Fahrzeuge

Fahrgestell                                           RAL 9005 TIEFSCHWARZ

Achsen inkl. Radnaben                          RAL 9005 TIEFSCHWARZ

Anbauteile                                            SCHWARZ BZW. VERZINKT

Beleuchtungsträger                               WEISS PULVERBESCHICHTET

Unterfahrschutz                                    WEISS PULVERBESCHICHTET

Felgen                                                 SILBERNATUR

Koffergehäuse                                      KRONE WEISS

Stützwinden                                          RAL 9005 TIEFSCHWARZ

Palettenkasten-/Staukastendeckel           WEISS PULVERBESCHICHTET
